ISMBB驱动设计

时间	修订人	版本号	补充说明
2023-08-14	王培鑫	v1.0.0

1 工程介绍

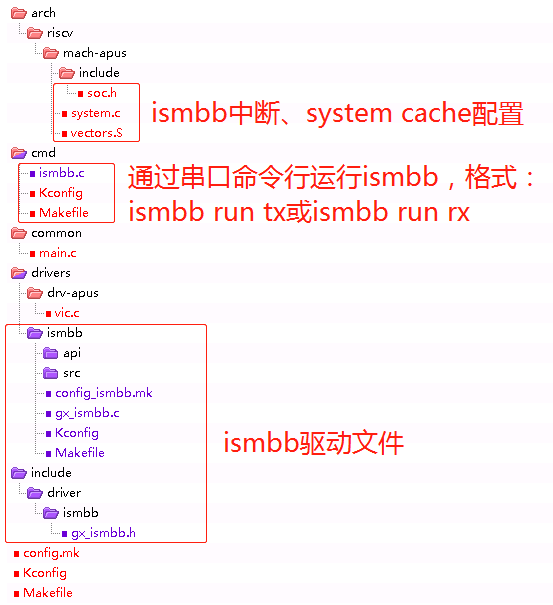

1.1 模块位置

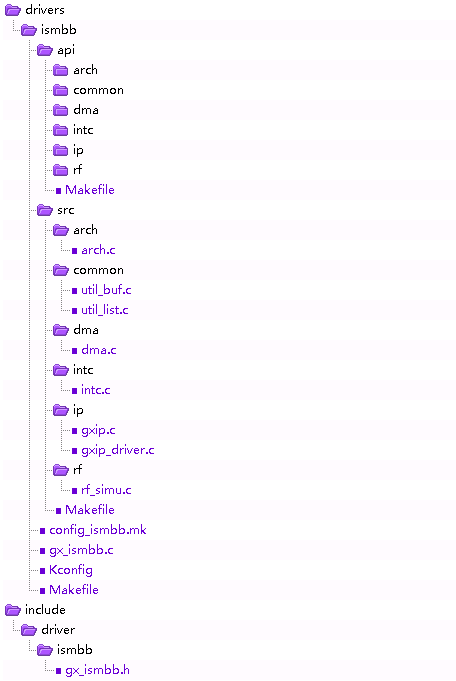

ISMBB位于APUS项目中的./drivers目录；目前包含的子模块有：

• arch：仿照蓝牙，目前实现了assert断言处理

• common：buffer、链表结构管理

• dma：DMA

• intc：中断处理

• ip：包含IP和Driver

• rf：射频管理

1.2 编译方法

• make apus_fpga_1v_defconfig // 选择APUS工程配置

• make menuconfig // 勾选编译ISMBB模块

• make autoconf

• make ismbb // 编译ISMBB模块

• make // 编译APUS工程，得到gxscpu.elf可执行文件

2 运行流程

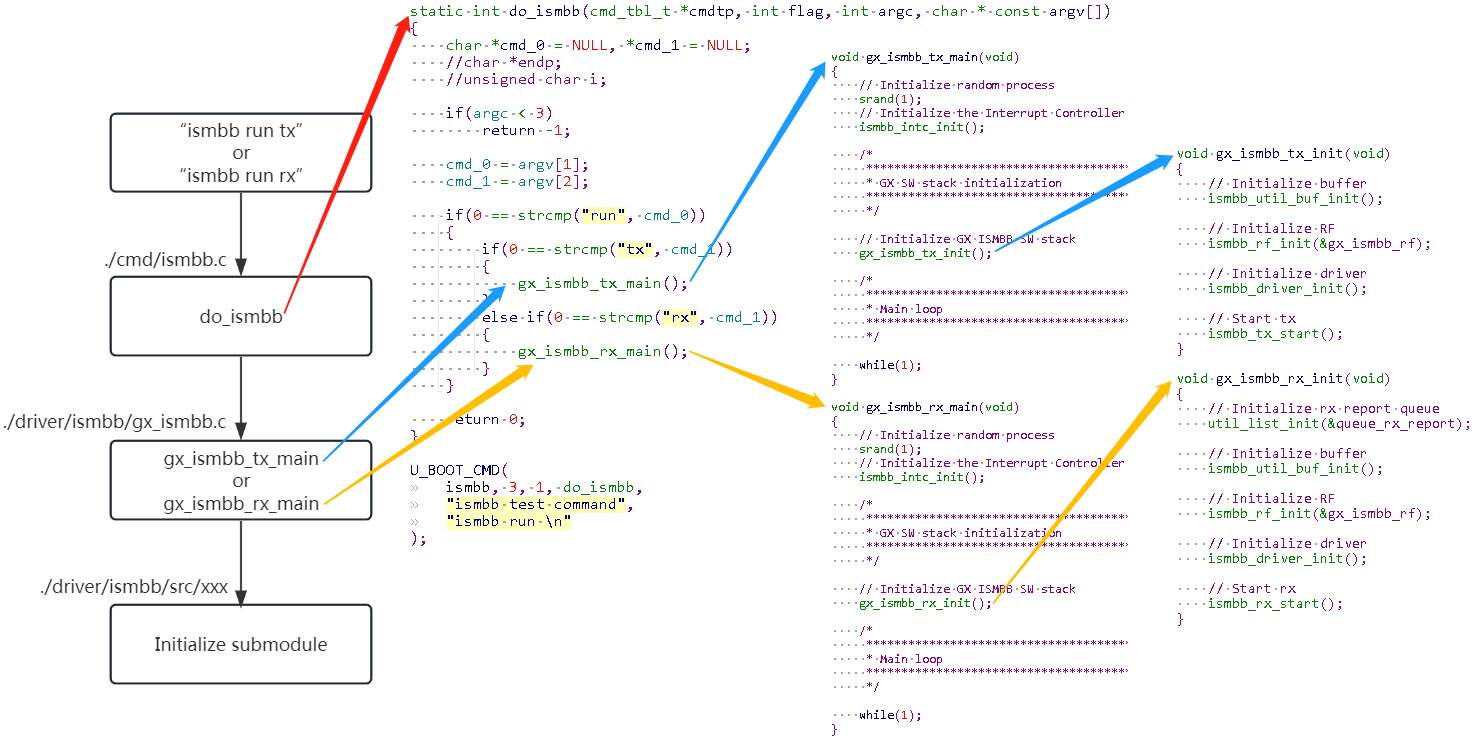

2.1 初始化

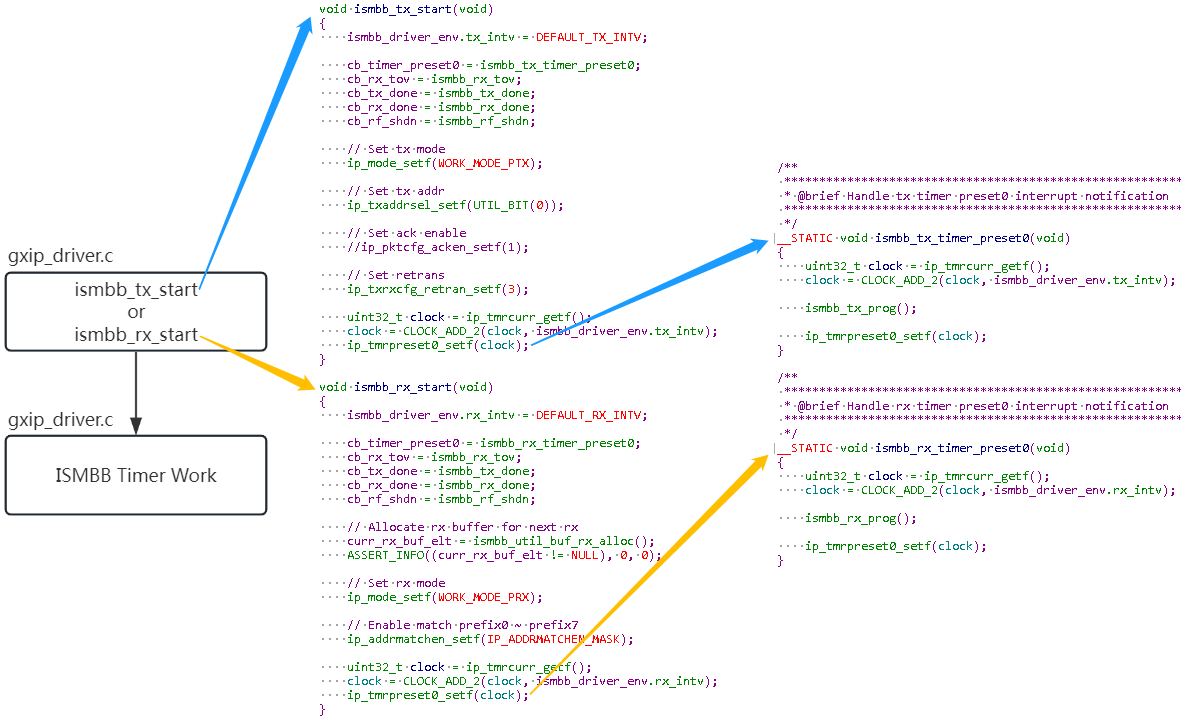

2.2 定时排帧

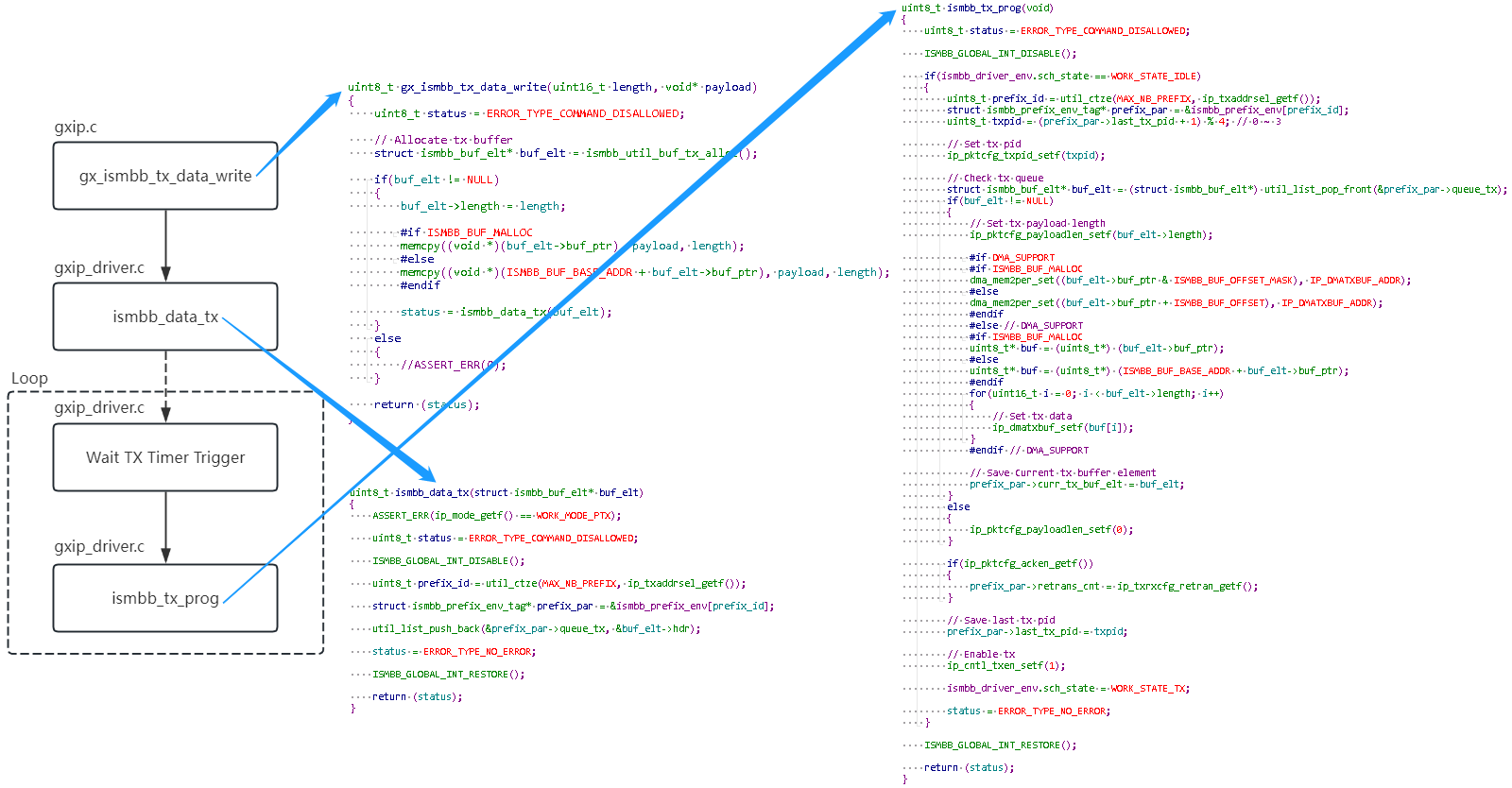

2.3 发射

2.4 连续发射（仅手动模式）

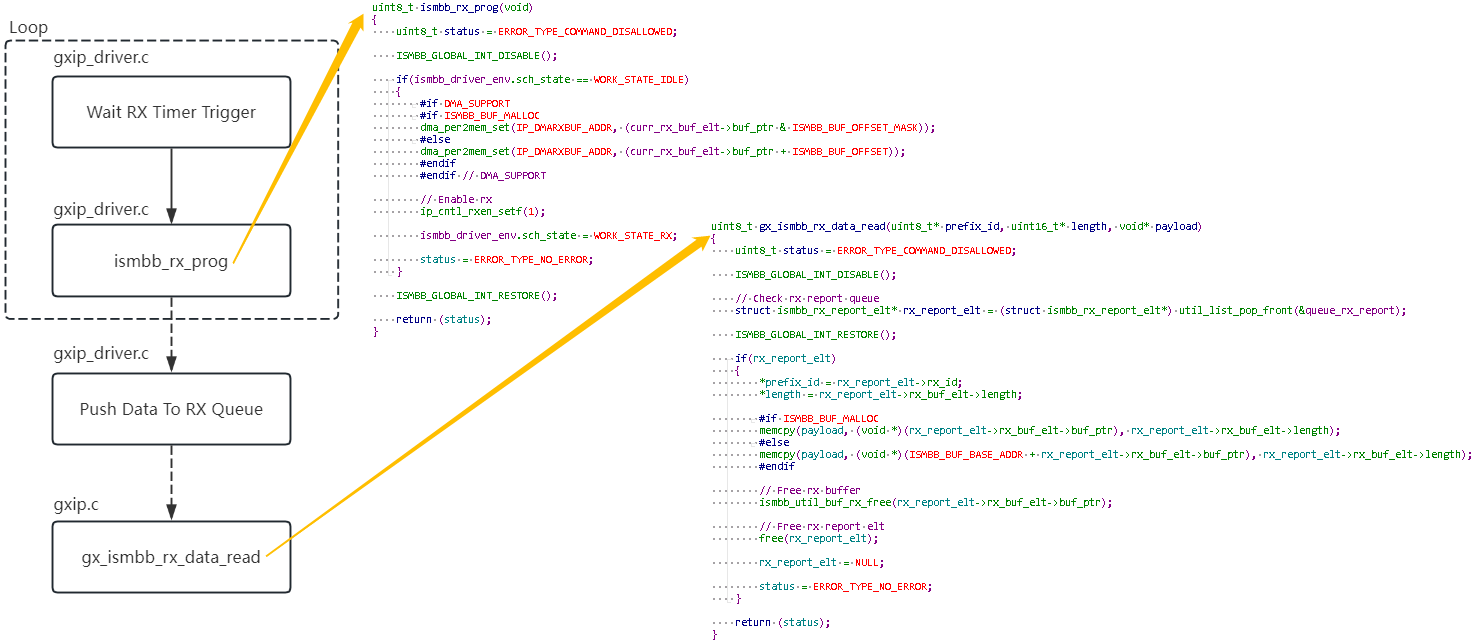

2.5 接收

2.6 连续接收（仅手动模式）

2.7 ACK收发（仅自动模式）

3 API和宏

API	Parameter	Description
gx_ismbb_tx_data_write	uint16_t length void* payload	写数据接口，输入参数为待发射数据长度和内容。 为待发射的数据分配TX buffer后存放在TX queue中，等待发射。
gx_ismbb_rx_data_read	uint8_t* prefix_id uint16_t* length void* payload	读数据接口，输入参数为接收数据的RX id、长度和内容。 检查RX queue是否有数据接收，如有则将数据读出并释放RX buffer。
ismbb_rf_tx_set	uint8_t channel uint8_t gain	TX频点和射频增益设置接口，输入参数为信道号和射频增益值。 用于TX跳频实现。
ismbb_rf_rx_set	uint8_t channel uint8_t gain uint8_t gain_mode	RX频点和射频增益设置接口，输入参数为信道号、射频增益值和增益模式（L/M/H）。低中频系统设计，RX频点 = TX频点 - 2M。 用于RX跳频实现。

宏	Description
DMA_SUPPORT	控制发射或接收是否使能DMA。
ISMBB_BUF_MALLOC	控制TX和RX buffer是否通过malloc分配。
DEFAULT_TX_INTV DEFAULT_RX_INTV	控制定时器TX和RX排帧间隔时间。
