8.2. 功能特性¶
8.2.1. 主要特性¶
主控芯片内置 flash 芯片，大小 2MB，型号 P25Q6SU
flash 供电电压 3.3V，使用温度范围在 -40℃ ～ 85℃
支持 flash 单线、双线、四线通信模式
执行 flash 芯片内执行 ( xip ) 模式，仅支持 xip 读，不支持写
支持通过 DMA 通道读写 flash 、xip 读等操作
支持 flash 软件写保护和硬件写保护 ( WP 脚) 操作
8.2.2. 功能描述¶

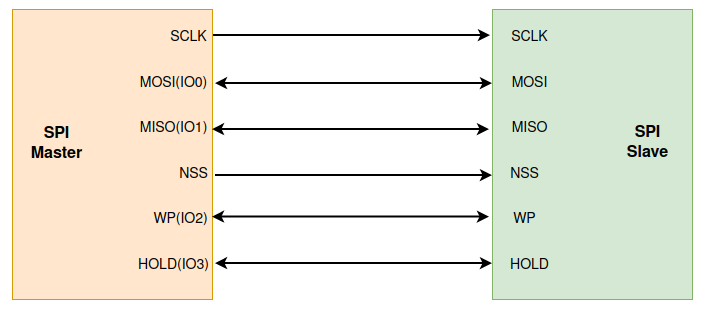

8.2.2.1. FLASH SPI 引脚连接如下：¶
四线 SPI (Quad-SPI) 采用 6 个引脚与外部器件相连，其中双线 (Dual-SPI) 和单线 (Standard-SPI) 通过 4 个引脚与外部器件相连：
MISO：主设备输入/从设备输出引脚。该引脚在从模式下发送数据，在主模式下接收数据。
MOSI：主设备输出/从设备输入引脚。该引脚在主模式下发送数据，在从模式下接收数据。
Dual-SPI 或 Quad-SPI 模式下，此引脚变为接收数据引脚 IO1
CLK：串口时钟，作为主设备的输出，从设备的输入。
NSS：从设备选择。这是一个可选的引脚，用来选择主/从设备。它的功能是用来作为“片选引脚”，让主设备可以单独地与特定从设备通讯，避免数据线上的冲突。
WP：写保护引脚，用于防止状态寄存器被写入。
Quad-SPI 模式下，此引脚变为接收数据引脚 IO2
HOLD：保持引脚，将 HOLD 引脚拉低，暂停与设备的任何串行通信。
Quad-SPI 模式下，此引脚变为接收数据引脚 IO3

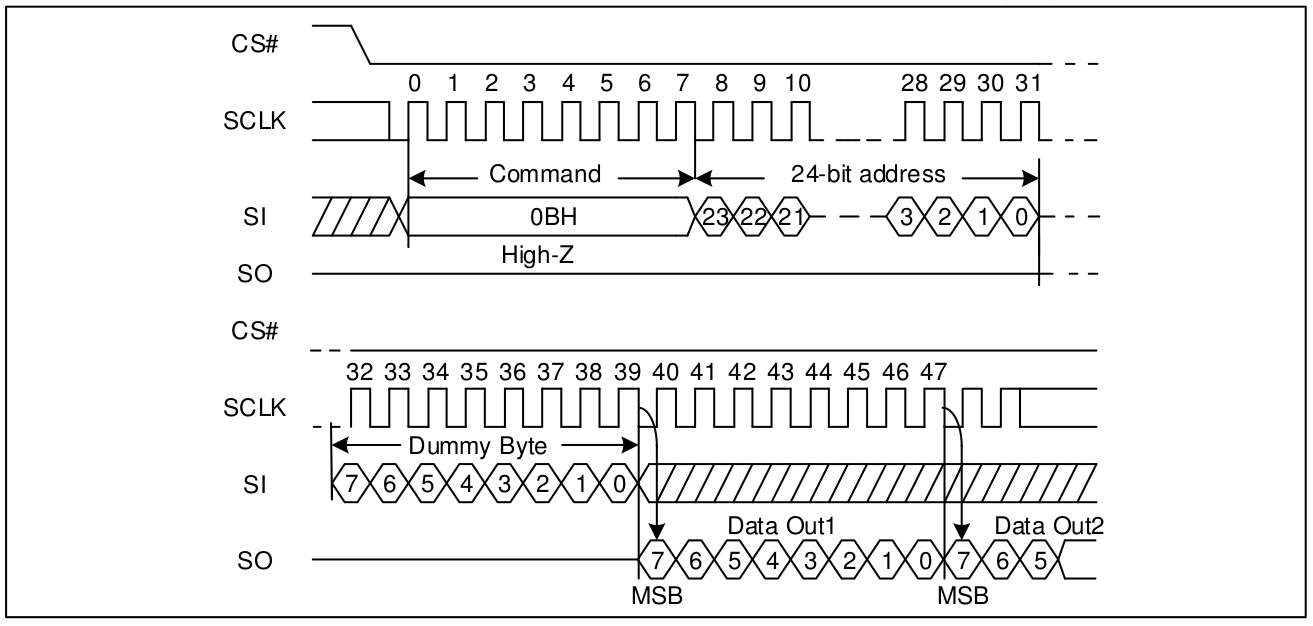

8.2.2.2. FLASH 传输模式¶

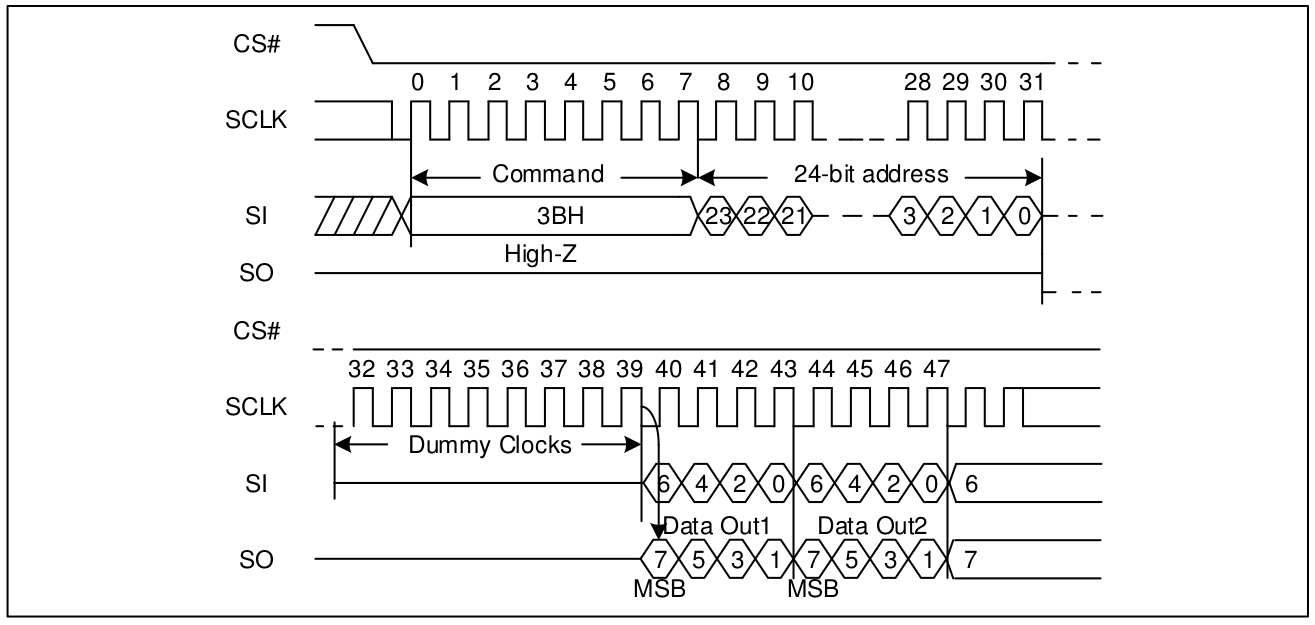

8.2.2.2.2. FLASH 双线模式¶
双线模式具有双 I/O 接口，使用 flash 双倍速读取指令 0x3B 进行与 flash 通信，与标准串行闪存设备相比，传输速率可以提高一倍。MISO 和 MOSI 数据引脚在半双工模式下运行，每个时钟周期发送两位。MOSI 线变为 IO0，MISO 线变为 IO1。数据吞吐量相比标准 SPI 模式提高一倍。

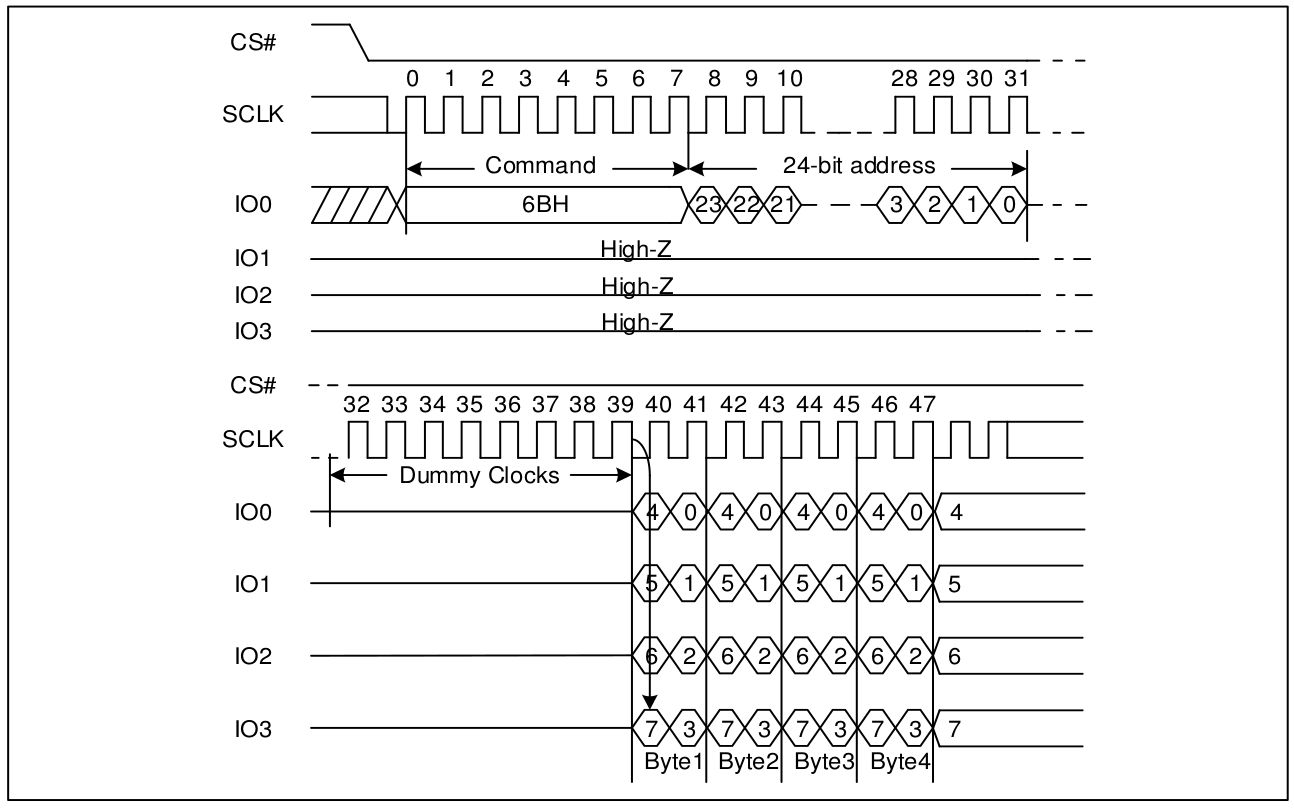

8.2.2.2.3. FLASH 四线模式¶
四线模式类似于双线模式，但将吞吐量提高了四倍，使用 flash 四倍读取速指令 0x6B 进行与 flash 通信，增加了两条额外的数据线，MOSI 线和 MISO 线仍为 IO0、IO1，WP 线变为 IO2，HOLD 线变为 IO3，每个时钟周期传输 4 位。数据传输为：IO0、IO1、IO2 和 IO3。

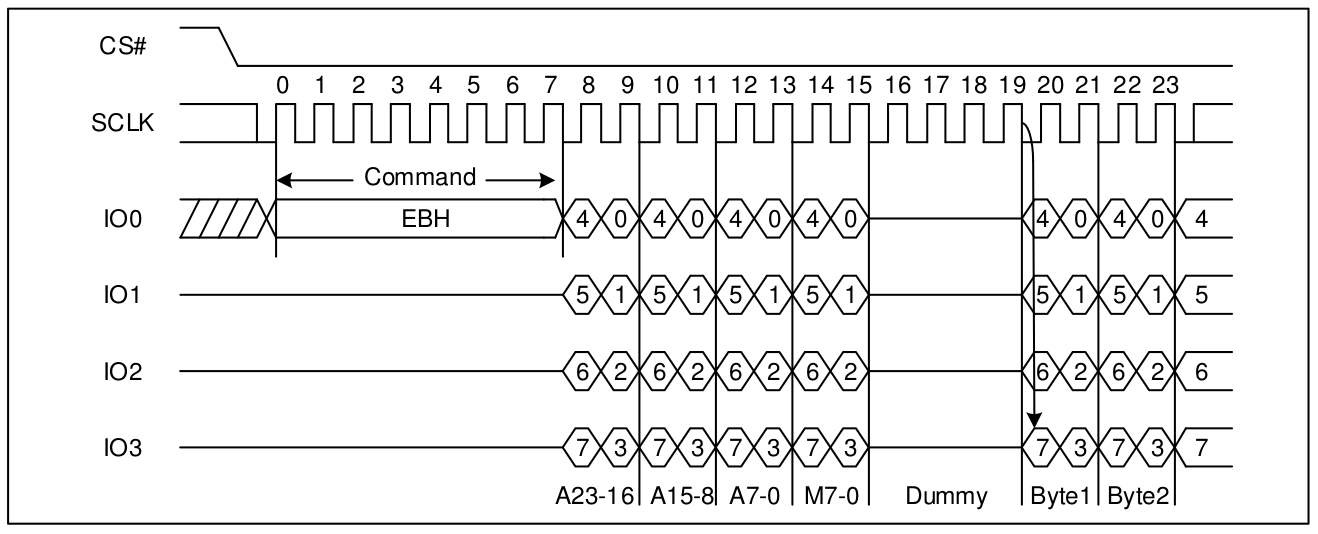

8.2.2.2.4. FLASH XIP 传输模式¶
flash xip 模式属于四线模式的一种，只是使用的 flash 指令、地址传输方式不一样；他使用 flash 四倍速读取指令 0xEB 进行与 flash 通信，MOSI 线和 MISO 线为 IO0、IO1，WP 线变为 IO2，HOLD 线变为 IO3，每个时钟周期传输 4 位。数据传输为：IO0、IO1、IO2 和 IO3。 flash xip 模式下只能读取，不能写入；一旦 flash xip 配置成功后，flash 内地址将被线性的映射到系统可访问的特定地址上，访问这个特定地址即可读取 flash 对应偏移地址的数据；
